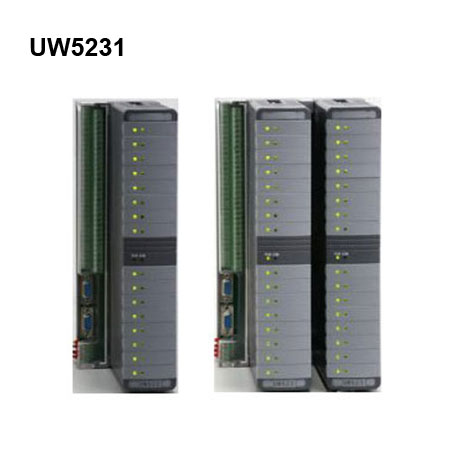

UWNTEK 16채널 대형 신호 아날로그 입력 모듈 기능:
지능형 컨디셔닝, 아날로그 0-20mA, 4-20mA, 0-5V, 1-5V, 0-10V 입력, 소프트웨어 구성 유형, 전체 범위의 높은 정확도의 16개 채널을 지원합니다.
온라인 자체 교정, 자동 주변 온도 보상, 영점 및 게인 수정, 조정이나 유지 관리가 필요하지 않습니다.
모듈과 시스템 사이에는 완전한 전기적 절연이 있습니다. PhotoMos 스위치는 스캐닝 채널을 전환하고 외부 간섭을 방지하기 위해 채널 사이에 완전한 전기 절연이 있습니다.
모듈은 저전력 소비 설계를 채택하고 온도 적응 범위를 확장합니다.
결합된 산업용 터미널 블록이 장착되어 있어 케이지, 케이지 바닥판, 터미널 보드 및 연결 케이블이 제거되어 사용자 사용 및 유지 관리가 용이합니다.
내장된 입력 투표 알고리즘, 입력 자체 테스트 및 오류 보고 메커니즘을 가질 수 있으며 단일 및 이중 이중화의 다중 이중화 조합을 채택하고 모듈별로 이중화 솔루션을 구성할 수 있습니다.
기술적인 매개변수:
| 매개변수 이름 | 기술 지표 |
| 채널 구성 | 16 |
| 아날로그 입력 | 전압: 0~5V, 1~5V 전류: 0~10mA, 0~20mA, 4~20mA |
| 아날로그 샘플링 | ±0.1%F.S. |
| 공통 모드 거부 | ≥120dB |
| 직렬 모드 간섭 | ≥60dB |
| 절연 임피던스 | ≥20MΩ@500V |
| 간섭 방지 | EN61000-4-2(ESD), 레벨 3 EN61000-4-3(RS), 레벨 3 EN61000-4-4(EFT), 레벨 3 EN61000-4-5(서지),레벨 3 EN61000-4-6(CS), 레벨 3 |
| 모듈 크기 | 266mm×81mm×157mm 266mm×146mm×157mm |
| 전력 소비 | 1.5W |
| 작동 온도 | -20℃~60℃ |
| 일치하는 단자대 | UW6274 아날로그 입력 단자대 UW6275 이중 중복 아날로그 입력 매칭 터미널 블록 |
