미션 크리티컬 산업용 애플리케이션을 위한 UWNTEK UW500s(UWinPAS500s) 및 UW510s(UWinPAS510s)안전 제어 시스템높은 안전성, 신뢰성 및 적응성을 제공합니다. 이러한 시스템은 열악한 환경에 대한 SIL2/SIL3 표준을 충족하고 최첨단 하드웨어 이중화, 내결함성 및 고유한 안전 기술을 통합하도록 개별적으로 설계되었습니다. 아래에서는 오류 방지 작업을 배포하는 데 도움이 되는 구성 요소, 사양 및 기능을 살펴보겠습니다.
그만큼안전관리 시스템세 가지 주요 단위로 구성됩니다.
안전이 중요한 논리를 실행하는 중앙 처리 센터입니다.
이는 하드웨어 모듈 중복성과 내결함성을 활용합니다.
하위 구성요소:

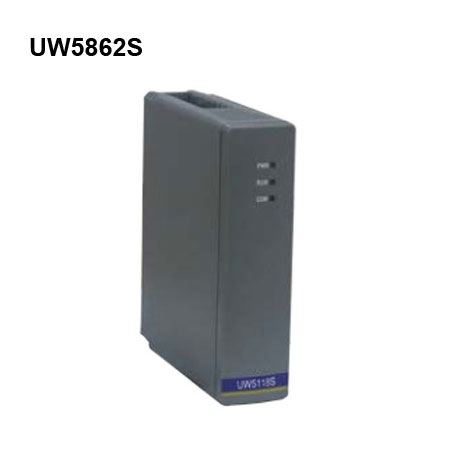

안전 제어 모듈
안전한 아날로그 입력(AI) 모듈
안전한 디지털 입력(DI) 모듈
안전한 디지털 출력(DO) 모듈
네트워크 스위치 모듈
전원 공급 장치 모듈
일치하는 터미널 블록
로직을 구성하고 실시간 작동을 모니터링하며 오류를 진단합니다.
적응형 제어를 위해 다중 도메인 엔지니어링 모델을 사용합니다.
보안 수준이 높은 산업용 네트워크 스위치.
1밀리초 미만의 대기 시간으로 암호화된 데이터 전송을 보장합니다.
본질 안전 및 능동 방어: 안전관리 시스템런타임 무결성 검사를 통해 네트워크 침입을 방지합니다.
다중 도메인 객체 모델링: 프로세스, 로직, HMI 엔지니어링을 단일 플랫폼에 통합합니다.
실시간 안전 작업: 결정론적 스케줄링을 통해 100μs 미만의 사이클 시간을 달성합니다.
고가용성: 중복 컨트롤러 및 네트워크를 통해 99.999% 가동 시간을 달성합니다.
Q1: UW500, UW510의 안전인증은 무엇인가요?
A: UW500은 IEC61508 표준에 따라 SIL2(SC2) 레벨을 충족하며 TÜV로부터 안전 애플리케이션 인증을 받았습니다. UW510은 한 단계 더 나아가 SIL3(SC3) 인증을 획득했으며 원자력, 화학, 철도 애플리케이션과 같이 고장이 불가피한 환경에서 사용하도록 승인되었습니다.
Q2: 시스템 안정성을 보장하는 이중화 기능은 무엇입니까?
A: 모듈은 N+1 중복성을 갖추고 있습니다. 네트워크는 자동 전환(50밀리초 미만) 기능이 있는 링 토폴로지를 사용합니다. 아날로그/디지털 입력은 투표 메커니즘을 활용하여 신호를 교차 검증하여 단일 실패 지점을 제거합니다.
Q3: 확장성은 얼마나 됩니까?안전 제어 시스템?
A: 둘 다 계층적 확장을 지원합니다. 단일 UW500/UW510 제어 스테이션은 512개의 AI 포인트와 1,024개의 DIO 포인트를 처리할 수 있습니다. 네트워크로 연결된 스테이션은 32개 노드에 걸쳐 최대 16,384개의 AI 포인트와 32,768개의 DIO 포인트를 확장할 수 있어 공장 전체의 안전 통합에 이상적입니다.
